Mammographie Konstanzprüfung

Die Mammographie ist eine Röntgenuntersuchung der Brust an speziellen Röntgengeräten. Sie wird einerseits zur Früherkennung von Brustkrebs eingesetzt (Mammographie-Screening), wenn noch keine Symptome vorliegen, und hilft andererseits bei der Abklärung von bereits bekannten tumorverdächtigen Befunden (kurative Mammographie).

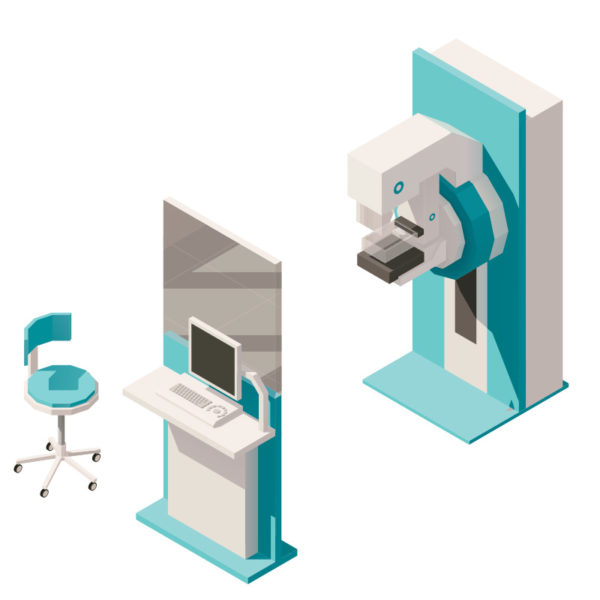

Moderne digitale Systeme zur Vollfeldmammographie bestehen aus dem eigentlichen Röntgengerät mit Röntgenstand, Generator, Filtergruppe, Kompressionseinrichtung und Detektionseinheit (Flachdetektor oder CR-Folienkassette) und der Bedieneinheit hinter dem Strahlenschutzschirm. Computer zur Anmeldung, zur Qualitätskontrolle und zur Datensicherung sowie in mobilen Einheiten zur Datenübertragung sind ebenfalls Bestandteile der Mammographieausstattung. Bei indirekt-digitalen Systemen gibt es noch einen CR-Reader, der die Bilddaten digitalisiert. Fast alle Funktionen, insbesondere Kompression, Dosisregelung, Bildverarbeitung und Biopsiesteuerung sind softwaregesteuert und garantieren kürzeste Untersuchungszeiten, höchste Sicherheit und beste Bildqualität.

Kontaktieren Sie uns
medizintechnik-struwe-hamburg-mammographie-illu

An Geräten folgender Hersteller durften wir für unsere Kunden Konstanzprüfungen durchführen:

Gute Gründe für Strahlenschutz mit Medizintechnik Struwe

Wir sind Experten im Bereich Strahlenschutz und Konstanzprüfung in der Metropolregion Hamburg und Norddeutschland.
medizintechnik-struwe-hamburg-service-icon-kontanzpruefung

Konstanzprüfung

Unter der Konstanzprüfung versteht man eine Überprüfung von Bezugswerten (auf Grundlage der Abnahmeprüfung) im Rahmen der Qualitätssicherung in der Röntgendiagnostik, der nuklearmedizinischen Diagnostik und der Strahlentherapie.
medizintechnik-struwe-hamburg-service-icon-kassettenpruefung

Kassettenprüfung

Die Abnahmeprüfung bei einer Kassettenprüfung ergibt eine Information über den relativen Wert des Verstärkungsfaktors innerhalb des gesamten Kassettenbestandes zum Zeitpunkt der Prüfung. nach DIN 6868-152 maßgeblich.
medizintechnik-struwe-hamburg-service-icon-schuerzenpruefung

Schürzenprüfung

Strahlenschutzschürzen schützen Personal, Patienten und Begleitpersonen. Schürzenprüfungen in regelmässigen Abständen prüfen die Schutzkleidung durch eine Sicht- und Funktionsprüfung sowie Tastprüfung.
medizintechnik-struwe-hamburg-service-icon-monitprpruefung

Monitorprüfung

Unsere umfassende Prüfung von Monitoren deckt von der Kalibrierung über die Konstanzprüfung bis hin zur Archivierung alle Bereiche zuverlässig ab.

Struwe Servicenummer

04121 7807803

medizintechnik-struwe-hamburg-check-badge-illu

Checklisten & Informationen

Betrieb von humanmedizinischen Röntgeneinrichtungen
Betrieb von dentalmedizinischen Röntgeneinrichtungen
Betrieb von veterinärmedizinischen Röntgeneinrichtungen
Leitlinie zur Qualitätssicherung in der Röntgendiagnostik
Medizinprodukte-Betreiberverordnung - MPBetreibV

Fragen & Antworten

Was ist eine Konstanzprüfung?

Um schleichende Mängel, die schlechte Röntgenabbildungen zur Folge haben, zu vermeiden, müssen in regelmäßigen Zeitabständen – in der Regel mindestens monatlich – Konstanzprüfungen an der Röntgeneinrichtung und des Abbildungssystems durchgeführt werden. Dabei wird ohne mechanische oder elektrische Eingriffe ermittelt, ob die Bildqualität und die Höhe der Strahlenexposition den Werten der letzten (Teil-) Abnahmeprüfung entsprechen. Bei der Filmverarbeitung ist die Konstanzprüfung normalerweise arbeitstäglich vorzunehmen. Die Ergebnisse der Konstanzprüfung müssen mit den entsprechenden Aufnahmen der Prüfkörper und mit den Prüffilmen dokumentiert werden. Wird festgestellt, dass die erforderliche Bildqualität nicht mehr gegeben bzw. nur mit einer höheren Strahlenexposition erzielt werden kann, muss die Ursache unverzüglich ermittelt und beseitigt werden. Die Konstanzprüfung ist monatlich fällig. Unter gewissen Voraussetzungen alle 3 Monate möglich.

Prüfinhalte der Konstanzprüfung mit Speicherfoliensystemen:

  • Einfalldosis
  • Begrenzungen des Nutzstrahlenfeldes
  • Abweichung zwischen Licht- und Strahlenfeld, Artefaktfreiheit, Homogenität
  • Leuchtdichte/Pixelwert
  • Auflösungsvermögen
  • Kontrast
  • Allgemeine Funktionskontrolle unter Praxisbedingungen.

Prüfinhalte der Konstanzprüfung DR:

  • Einfalldosis
  • Begrenzungen des Nutzstrahlenfeldes
  • Abweichung zwischen Licht- und Strahlenfeld, Artefaktfreiheit, Homogenität
  • Leuchtdichte/Pixelwert
  • Auflösungsvermögen
  • Kontrast
  • Allgemeine Funktionskontrolle unter Praxisbedingungen.

Konstanzprüfung am Monitor (digital):

  • Turnus bei Neugeräten nach DIN 6868/157: alle 6 Monate
  • Turnus nach DIN 6868/57: alle 3 Monate
  • Turnus bei Bestandsgeräten: alle 3 Monate

Was ist sicherheitstechnische Kontrolle STK / Wartung?

Die Sicherheitstechnische Kontrolle (STK) ist eine gesetzlich vorgeschriebene Prüfung eines medizintechnischen Produkts gemäß § 6 MPBetriebV, welche innerhalb bestimmter Intervalle zwingend durchgeführt werden muss. Das Ziel der STK ist das rechtzeitige Erkennen von Gerätemängeln und Gefahren, bevor diese sich auf Patienten, Anwender und Dritte auswirken. Die STK ist bei den meisten Geräten alle 12 Monate fällig.

Die Sicherheitstechnische Kontrolle an der Röngenanlage beinhaltet folgende Prüfungen:

  • Sicherheitsprüfung
  • elektrische und mechanische Überprüfung
  • Seilprüfung
  • Kontrolle aller Funktionen
  • Abschmierung von Lagern, Ketten und Antrieben
  • Auswertung und Dokumentation der Ergebnisse
  • Allgemeine Funktionskontrolle unter Praxisbedingungen.

Die Wartung der Röntgenanlage beinhaltet darüber hinaus folgende Prüfungen:

  • Spannungs-, Dosis- und KV-Messungen
  • Zentrierung
  • Überprüfung des Flächendosisprodukts
  • Ortsauflösung, Minimalkontrast, Kontrast
  • Reinigung
  • Auswertung und Dokumentation der Ergebnisse
  • Allgemeine Funktionskontrolle unter Praxisbedingungen.

Die Sicherheitstechnische Kontrolle am C-Bogen beinhaltet folgende Prüfungen:

  • Sicht- und Funktionsprüfung
  • Überprüfung der mechanischen Teile, Fahrbewegungen, Bremsen, elektr. Anschlüsse
  • Messung der Dosisleistungsstufen
  • Überprüfung der Zentrierung
  • Ortsauflösung, Minimalkontrast, Kontrast
  • Überprüfung Flächendosisproduktanzeige
  • Überprüfung der elektrischen Sicherheit
  • Auswertung und Dokumentation der Ergebnisse
  • Allgemeine Funktionskontrolle unter Praxisbedingungen.

Was bedeutet Abnahmeprüfung nach DIN 6868/150?

Bei Röntgeneinrichtungen muss vor der Inbetriebnahme der Röntgeneinrichtung einschließlich des Abbildungssystems eine Abnahmeprüfung durch den Hersteller oder Lieferanten der Röntgeneinrichtung durchgeführt werden. Durch diese Abnahmeprüfung wird sichergestellt, dass die erforderliche Bildqualität mit einer möglichst geringen Strahlenexposition erreicht wird.  Nach jeder Änderung der Röntgeneinrichtung, welche die Bildqualität oder die Höhe der Strahlenexposition evtl. unvorteilhaft beeinflussen kann, muss eine Teilabnahmeprüfung durch den Hersteller oder Lieferanten durchgeführt werden. Teilabnahmeprüfungen beschränken sich auf die Überprüfung der geänderten Komponenten sowie auf deren Auswirkungen. Darüber hinaus werden bei der Abnahmeprüfung die Bezugswerte bzw. Referenzwerte für die Konstanzprüfung mit den Prüfmitteln bestimmt, die zukünftig auch bei der Konstanzprüfung verwendet werden sollen. Die Ergebnisse der Abnahmeprüfung (Bezugswerte) sind unverzüglich aufzuzeichnen und müssen mit den Prüfbildern der Prüfkörper dokumentiert und archiviert werden.

Was ist Wartung CR / Readerwartung?

Die Wartung des Readers ist einmal jährlich fällig.

Die Readerwartung beinhaltet folgende Prüfungen:

  • elektronische und mechanische Überprüfung
  • Sicherheitsbackup
  • Demontage der Verkleidungen
  • Reinigung des PC-Systems
  • Überprüfung der Speicherfolien
  • Einstellungsüberprüfung
  • Parameterüberprüfung
  • Überprüfung der Scannereinheit und Löscheinheit
  • Auslesen der Kassetten nach Belichtung
  • Ausbau und Reinigung (Einzug, Rollenpakete, Filter, Platine usw.)
  • nach Zusammenbau allg. Funktionskontrolle unter Praxisbedingungen
  • Auswertung und Dokumentation der Ergebnisse

Warum Prüfung auf Artefaktfreiheit bei Speicherfolien?

Die Prüfung auf Artefaktfreiheit bei Speicherfolien ist bei Erstinbetriebnahme erstmals nach 3 Jahren, anschließend jährlich fällig.

Die Prüfung auf Artefaktfreiheit beinhaltet folgende Prüfungen:

  • Reinigen und Begutachtung der Folien
  • Belichten und Auslesen der Folien mit einem speziellen Procedure Menue
  • Überprüfung auf Artefaktfreiheit, Homogenität
  • Auswertung und Dokumentation der Ergebnisse
  • Allgemeine Funktionskontrolle unter Praxisbedingungen.

Warum Wartung DR Direktradiografie?

Die Wartung des DR-Systems ist einmal jährlich fällig.

Die Wartung Direktradiographie beinhaltet folgende Prüfungen:

  • Datensicherung (Backup)
  • Reinigung des PC-Systems
  • Reinigung des Detektors

AFF Detektor:

  • Reinigung des Detektors
  • Belichten und Auslesen einer Aufnahme mit einem speziellen Procedure Menue
  • Auswertung und Dokumentation der Ergebnisse

Kalibration Detektor:

  • Belichten und Auslesen des Detektors mit einem speziellen Procedure Menue
  • Untersuchung der Aufnahme auf Fehlpixel/Störstellen
  • Kalibration des Detektors nach Herstellervorschriften
  • Belichten und Auslesen des Detektors mit einem speziellen Procedure Menue, erneute Befundung
  • Auswertung und Dokumentation der Erebnisse

Allgemeine Funktionskontrolle unter Praxisbedingungen.

Was ist TÜV-Prüfung gem. Röntgenverordnung?

Eine Prüfung durch den TÜV ist in folgenden Fällen vorgeschrieben:

Fall 1: Röntgeneinrichtungen, die neu in Betrieb genommen werden, sind bei der zuständigen Aufsichtsbehörde zur  Genehmigung anzuzeigen (§§ 3 und 4 RöV). In diesem Anzeige- oder Genehmigungsverfahren muss durch einen Sachverständigen der bautechnische, der personenbezogene, der gerätebezogene, der schaltungsbezogene und der anwenderbezogene Strahlenschutz überprüft werden.
Dieser Prüfung liegt die Richtlinie für die technische Prüfung an Röntgeneinrichtungen und genehmigungsbedürftigen Störstrahlern zugrunde (SV-RL).

Fall 2:
Wird eine Röntgeneinrichtung oder eine Einrichtung, die im Röntgenbetrieb benötigt wird, wesentlich verändert, so sind diese Änderungen ebenfalls durch den Sachverständigen zu überprüfen (wesentliche Änderung § 4 Abs. 5 RöV).

Fall 3:
Damit die Röntgenanlage immer sicher betrieben werden kann, prüft ein Sachverständiger im Rahmen der alle 5 Jahre wiederkehrenden Prüfung (§ 18.4 RöV) die Einhaltung des Stands der Technik.

Nähere Informationen hier.

Wofür eine Wartung der Entwicklungsmaschine?

Die Wartung der Entwicklungsmaschine ist alle 3 Monate fällig.

Die Wartung der Entwicklungsmaschine beinhaltet folgende Prüfungen:

  • Sichtkontrolle
  • Reinigung der Tanks und Racks mit Tankreiniger
  • Überprüfung der elektronischen und mechanischen Baugruppen
  • Neuansatz der Chemie
  • Wiederinbetriebnahme und Funktionskontrolle
  • Filmfunktionskontrollprüfung
  • Überprüfung der tägl. Konstanzprüfung

Was sind vorbereitende Prüfungen zur TÜV-Prüfung?

Die Ergebnisse der folgenden Prüfungen sind Voraussetzung für die Durchführung der allfälligen TÜV-Prüfung, in der Regel alle 5 Jahre. Diese müssen daher jeweils vor der TÜV-Prüfung durchgeführt werden.

  • Schaukastenprüfung (alle 3 Jahre)
  • Messtechnische Kontrolle des Dosisflächenprodukts

Analoge Filmverarbeitung:

  • Gleichmäßigkeit des Verstärkungsfaktors aller Filmfoliensysteme
  • Anpressdruck
  • Artefaktfreiheit

Digitale Filmverarbeitung:

  • Artefaktfreiheit
  • Homogenität der Speicherfolien

Was ist mit den Aufbewahrungsfristen?

Die Aufbewahrungsfristen für Röntgenunterlagen sind von der Kassenärztlichen Vereinigung wie folgt festgelegt:

  • Konstanzprüfungen und Dokumentation: 2 Jahre.
  • Abnahmeprüfung 5 Jahre.
  • Teilabnahmeprüfrung 5 Jahre.

Weitere Informationen zu Aufbewahrungsfristen der KVB finden Sie hier.

Warum ein Prüfung der Strahlenschutzkleidung/Röntgenschürzen?

Die körperliche Gesundheit und der Schutz der Umwelt ist gesetzlich im § 21 der Röntgenverordnung vorgeschrieben. Daher müssen Röntgenschutzartikel regelmäßig in festgelegten Zeitabständen auf ihre Funktionstüchtigkeit geprüft werden.

Aufgrund der Machart von Röntgenschürzen sind Defekte oder Mängel nur selten äußerlich erkennbar. Entsprechende Kontrollen sind verpflichtend.
Die Prüfnorm für Röntgenschutzkleidung (DIN 6857–2) sieht spätestens im dritten Jahr nach Ingebrauchnahme eine Prüfung mittels Röntgenstrahlung vor, die in folgenden Abständen zu wiederholen ist:

  • Immer bei Verdacht auf Beschädigung der Schutzkleidung, die die Schutzwirkung beeinträchtigt, der seitens einer Sicht-, Funktions- und Tastprüfung entstanden ist
  • Bei neuer Schutzkleidung spätestens nach Ablauf des 3. Jahres der Verwendung
  • Werden bei der Voruntersuchung (1. Prüfung) mit Röntgenstrahlung keine Defekte erkannt, ist eine erneute Prüfung spätestens nach Ablauf des 2. Jahres der Verwendung nach der 1. Prüfung erforderlich
  • Werden bei der Prüfung mit Röntgenstrahlung Defekte aber keine Mängel erkannt, so ist der Zeitraum für eine erneute Prüfung mit Röntgenstrahlung auf 12 Monate zu verkürzen

Eine herstellerunabhängige Prüfung und Dokumentation erhalten Sie gerne über unser Fachpersonal, kontaktieren Sie uns einfach.
